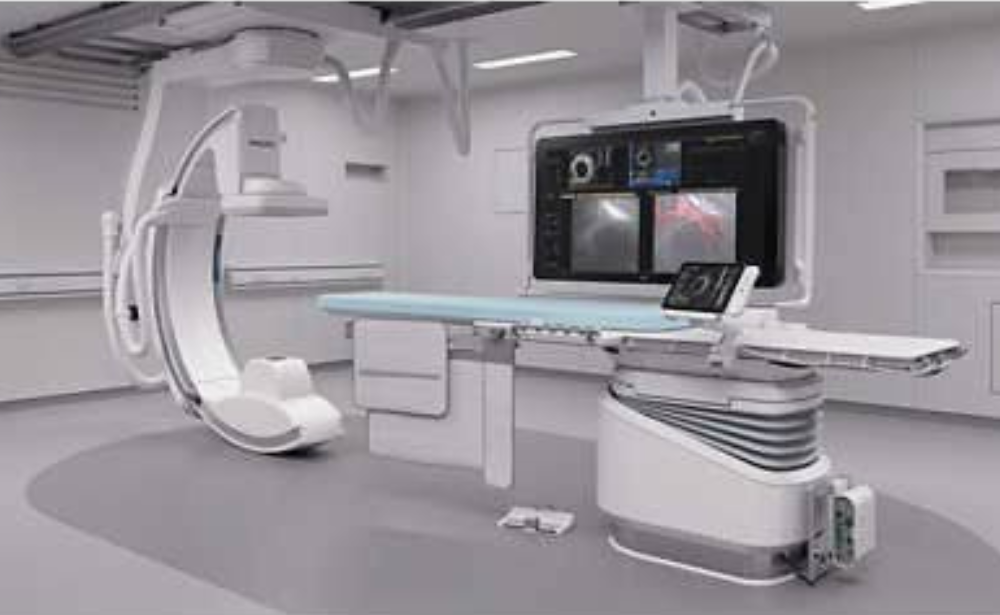

Angiógrafo Marca Philips Azurion 7 M20
1.- sistema de angiografía avanzado diseñado para procedimientos intervencionistas complejos.
2.- Arco Montado A Piso O Techo2.1. Proyección RAO (Right Anterior Oblique), con Ángulo de rotación: 110° o mayor y velocidad de movimiento: 20° por segundo o mayor.
2.2.  Proyección LAO (Left Anterior Oblique), con Ángulo de rotación: 105° o mayor y velocidad de movimiento: 20° por segundo o mayor.
2.3. Angulación Craneocaudal (CC), con rango de movimiento craneocaudal: +45° craneal a -45° caudal o mayor, dependiendo de la configuración.
2.4. Distancia Variable entre el Foco y el Detector Plano (Fuente-Panel): de 95 cm a 125 cm.
2.5. Detector Plano, con dimensiones: 30 x 30 cm o mayor, con capacidad de visualización de campos de entrada de 3 a 5 ajustables dependiendo de la configuración seleccionada.

Matriz de 1024 x 1024 píxeles o mayor, con  profundidad de 14 bits.

2.6. Sistema de detección de colisión activa.
3.- Generador De Rayos X De Alta Frecuencia3.1. Potencia del Generador de 100 kW
3.2. Corriente del Tubo (mA): cuenta con un rango de 10 mA a 1,000 mA (dependiendo del modo de operación)
3.3. Voltaje del Tubo (kV): cuenta con un rango ajustable de 40 kV a 125 kV.
3.4. cuenta con fluoroscopia pulsada en un rango de: 1 a 30 pulsos por segundo, configurable según la necesidad del procedimiento.
4.- Sistema De Rayos X4.1. Puntos Focales: cuenta con dos puntos focales, uno pequeño de 0.3 mm y uno grande de 1.0 mm.
4.2. Capacidad Térmica del Ánodo de 1.0 MHU (Mega Heat Units).
4.3. Está equipado con baleros de metal líquido.
4.4. Cuenta con filtros seleccionables automáticamente diseñados para optimizar la reducción de dosis.
5.- Mesa5.1. Movimiento Longitudinal: ≥135 cm (dependiendo de la configuración específica).
5.2. Movimiento Transversal o Lateral: ≥40 cm.
5.3. Movimiento Vertical: cuenta con un rango de 30 cm a 125 cm.
5.4. Capacidad de Soporte de Peso de 250 kg (peso del paciente, más accesorios y maniobras de RCP sin comprometer la estabilidad o funcionalidad del sistema).
6.- Sistema de Adquisición de Imagen6.1. con un número de pantallas monocromáticas de 2 a 4 monitores, según la configuración. Con tecnología LCD de alta resolución, un tamaño de 27 pulgadas o mayor y Suspensión de techo.
6.2. Cuenta con Monitoreo y Despliegue de Dosis, el sistema muestra la dosis en tiempo real en el monitor principal del operador, incluyendo:

Dosis acumulada, Tiempo de fluoroscopia y Distribución de radiación en el paciente (mapa de dosis).

6.3. Cuenta con función:

DSA (Digital Subtraction Angiography): para visualizar con claridad estructuras vasculares mediante sustracción digital.

Road Map: ofrece una guía visual en tiempo real para procedimientos intervencionistas complejos.

6.4. Fluoroscopia: 1 a 30 cuadros/segundo y Angiografía: hasta 15 cuadros/segundo, con ajustes según el protocolo clínico.
6.5. Velocidad de adquisición en movimiento rotacional: 40°/segundo o mayor, con capacidad para reconstrucción 3D de imágenes.
6.6. Cuenta con un sistema que permite reposicionar automáticamente el arco C en base a una imagen adquirida previamente, reduciendo los tiempos del procedimiento.
6.7. El sistema incluye la función de seguimiento de bolo para angiografía periférica, detectando en tiempo real el avance del medio de contraste para optimizar el momento de la adquisición.
7.- Sistema De Procesamiento De Imagen7.1. Procesamiento de imágenes en una matriz de 1024 x 1024 píxeles a 12 bits o mayor.
7.2. Equipado con un sistema para grabado y manejo de imágenes en formato DICOM, compatible con discos compactos (CD/DVD) y unidades USB, con función de grabación del visualizador DICOM, que permite compartir y visualizar imágenes en cualquier sistema compatible.
7.3. De uno a dos monitores, LCD o TFT de alta resolución. Con un tamaño: 19 pulgadas o mayor.
7.4. Cuenta con:

LVA (Left Ventricular Analysis): permite el análisis funcional del ventrículo izquierdo.

QCA (Quantitative Coronary Analysis): para evaluación precisa de estenosis coronarias.

QVA (Quantitative Vascular Analysis): para análisis vascular periférico o coronario.

Calibración: cuenta con opciones de calibración automática y manual.

7.5. Permite la visualización y evaluación de imágenes en tiempo real desde la sala de procedimientos, reduciendo los tiempos operativos.
8.- Estación de Post-procesamiento8.1. Cuenta con 2 monitores: 1 en el área de control y otro en la sala de exploración, con tecnología LCD o tft según la necesidad, de 19” o mayor según la necesidad.
8.2. Cuenta con generación y medición de imágenes 3D para Angiografía que permite reconstrucciones tridimensionales para una mejor planificación y evaluación.
8.3. Cuenta con programa para supresión de hueso 3D el cual reduce las estructuras óseas en imágenes angiográficas, mejorando la visualización de los vasos.
8.4. Cuenta con Superposición de Modelos 3D en Fluoroscopía en Tiempo Real útil para guiar procedimientos intervencionistas con precisión.
8.5. Cuenta con Adquisición de Imágenes Tomográficas o de Bajo Contraste para evaluar estructuras con contraste tenue o anatómico.
9.-  El equipo cuenta con filtros de contorno y compensación de cuña, para ajustar automáticamente la distribución de la dosis y optimizar la calidad de imagen en regiones anatómicas complejas.
10.- Cuenta con compatibilidad DICOM:

Storage (Almacenamiento): Sí, almacenamiento directo de imágenes y estudios en servidores PACS.

Query/Retrieve: Sí, búsqueda y recuperación de imágenes desde sistemas PACS compatibles.

Worklist: Sí, permite cargar listas de trabajo desde el sistema de gestión hospitalaria (HIS/RIS).

MPPS (Modality Performed Procedure Step): Sí, para registrar automáticamente los procedimientos realizados.

DICOM Print: Sí, compatible con impresoras médicas DICOM para impresión directa de estudios.

Los accesorios del Philips Azurion 7 M20 varían según la configuración específica adquirida. Dentro de los accesorios podemos encontrar:

Paneles de protección plomados, laterales y superiores para reducir la exposición del personal.

Soportes para brazos y piernas.

Correas de seguridad para inmovilización.

Arco C motorizado: Con sistemas de detección de colisión y posicionamiento automático.

Detector de imagen plana (Flat Panel Detector), tamaños estándar: 30×30 cm o mayores.

Generador de rayos X: Alta frecuencia, con opciones de personalización en potencia según la configuración clínica.



Accesorios Opcionales

Inyector de medios de contraste: Compatible con protocolos automáticos.

Accesorios pediátricos: Detectores más pequeños y soportes especializados.

Colgantes plomados, Opcionales para optimizar la seguridad en la sala.
